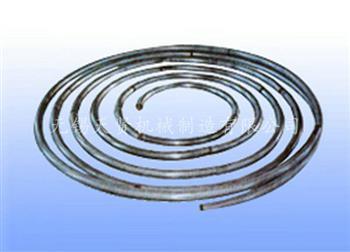

在現代工業的血管系統中，有一種看似簡單卻凝聚著工程智慧的產物——無縫盤管。這種將無縫鋼管盤繞成螺旋形狀的構件，憑借其結構設計與精密的制造工藝，在石油化工、能源動力、制冷設備等領域發揮著不可替代的作用。它不僅是材料的藝術，更是工程思維的具象化表達。
無縫盤管的誕生源于工程實踐對更效率的追求。在傳統設計中，管道連接往往需要大量的彎頭、法蘭和焊接點，這既增加了泄漏風險，也提高了安裝成本。工程師們從彈簧結構中汲取靈感，將直管盤繞成螺旋形狀——這一看似簡單的形態轉變，卻實現了質的飛躍。螺旋結構使管道的換熱長度在有限空間內成倍增加。在換熱設備中，盤管形態讓流體沿螺旋路徑流動，產生二次流和渦流，顯著強化了換熱效率。研究表明，在相同容積下，盤管結構的換熱系數可比直管提高30%以上。同時，螺旋結構賦予管道的柔性，使其能夠吸收熱膨脹產生的應力，減少了對膨脹節的依賴。無縫盤管的制造是一場精度與工藝的挑戰。無縫二字道出了其核心價值——管材本身無焊縫，從根本上消了焊接接頭這一薄弱環節。以冷拔或熱軋工藝生產的無縫鋼管，壁厚均勻、材質致密，能夠承受更高壓力，適應更苛刻的工況。將這種直管加工成盤管形態，需要精密的彎管技術與嚴格的工藝控制。在彎卷過程中，既要確保螺旋直徑、螺距、圈數的準確，又要防止管壁過度減薄或產生褶皺。先進的數控彎管機可以實現對回彈量的補償，使成品盤管的角度誤差控制在非常小的范圍內。盤管兩端通常需要加工——車絲或焊接法蘭，以確保與系統的可靠連接。每一道工序，都是對工程精度的踐行。
在化工領域，無縫盤管常用作反應釜的內置換熱元件，直接沉浸在反應介質中實現快速升降溫。其光滑的內壁減少了物料殘留，易于清潔，符合精細化工對潔凈度的要求。在制冷系統中，盤管是蒸發器和冷凝器的核心構件——制冷劑在管內流動，與管外介質換熱，支撐著整個熱力循環的運轉。在核電與火電站，無縫盤管應用于高壓加熱器、冷油器等關鍵設備。選用合金鋼材質的盤管，能夠在高溫高壓蒸汽環境下長期穩定運行。而在實驗室場景中，小口徑的無縫盤管被用作冷凝器或色譜儀的氣路連接，其可靠的密封性能保證了分析結果的準確性。
無縫盤管是工程設計思維的典型產物——它不是簡單地將管道彎折，而是從系統需求出發，將材料科學、流體力學、熱力學與制造工藝融為一體。它以小的空間占用實現大的換熱面積，以少的連接點保障高的系統可靠性，以簡潔的形態承載復雜的功能。在現代工業追求緊湊的大趨勢下，這一設計智慧的結晶將繼續在管道之間，默默傳遞著能量與效率。
盤管的蜿蜒形態本身，就是一種空間利用的智慧。在有限的設備空間內，盤管通過彎曲盤旋，延展出盡可能長的流道，既滿足換熱面積要求，又適應復雜的安裝環境。這種以空間換長度的設計，讓設備更加緊湊。
在高溫高壓工況下，不銹鋼盤管的優勢更加凸顯。它能夠承受數百攝氏度的高溫和數十兆帕的壓力，同時保持良好的機械強度和抗蠕變性能。核電站的蒸汽發生器、臨界火電廠的過熱器、深海采油平臺的加熱盤管——這些惡劣工況下的關鍵設備，都將信任托付給了不銹鋼盤管。不銹鋼盤管之所以被稱為重要伙伴，還因為它長的使用壽命。一次安裝，往往意味著十年、二十年甚至更長時間的陪伴。
這種抗用性源于不銹鋼的本征特性。鉻元素形成的鈍化膜讓它在潮濕環境中依然光亮如新；鎳元素的加入提升了韌性和抗應力腐蝕能力；鉬元素的添加則讓它在含氯環境中也能從容應對。在正常使用條件下，不銹鋼盤管幾乎不需要維護，只需定期檢查即可持續運行。
不銹鋼盤管的這種安裝即遺忘的特性，對于連續生產的工業裝置意義重大?；S、發電廠、食品加工線，往往需要連續運行數年才安排一次大修。在這期間，任何設備的故障都可能導致全線停產，造成巨大損失。不銹鋼盤管以其可靠的抗用性，成為保障連續生產的重要一環。

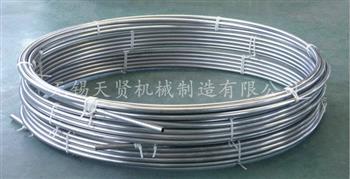

不銹鋼盤管的另一個可貴品質，是它對多樣化需求的適應能力。管徑可以從幾毫米到幾百毫米，壁厚可以根據壓力要求設計，盤繞方式可以是螺旋形、蛇形或任意定制形態。對于腐蝕性非常強的介質，可以采用316L或904L等；對于高溫工況，可以選用耐熱鋼或奧氏體不銹鋼；對于衛生要求非常高的場合，可以實現電解拋光，讓內壁粗糙度降至0.4微米以下。這種因需而變的靈活性，讓不銹鋼盤管能夠匹配幾乎任何工業場景的要求。
從能源裝備到食品機械，從化工裝置到暖通空調，不銹鋼盤管以蜿蜒的姿態融入現代工業的肌理。它不占據視覺焦點，不制造運行噪音，只是以自己的方式，年復一年地履行著傳熱與輸送的職責。這種沉默而可靠的陪伴，正是它作為重要伙伴值得尊敬的地方。
在工業設備的內部，在換熱系統的深處，在食品管線的夾層之中，有一類構件以蜿蜒的姿態默默工作著。它是不銹鋼盤管，一個常被忽視卻始終在場的工業伙伴。
不銹鋼盤管核心的角色，是作為熱交換的媒介。在換熱器中，盤管內外分別流過不同溫度的介質，熱量透過薄薄的管壁完成傳遞。這一過程看似簡單，卻是無數工業流程得以運轉的基礎。在化工反應釜中，盤管夾套內通入蒸汽為物料加熱，或通入冷凍水為反應降溫，控制著化學反應的溫度曲線。在暖通空調系統里，盤管換熱器調節著空氣的溫度與濕度，為人們提供舒適的室內環境。在食品飲料行業，盤管式換熱器以溫和的方式對物料進行冷卻，保留風味的同時保障。每一次溫度的變化，每一次能量的轉移，都離不開不銹鋼盤管的默默承載。不銹鋼之所以能勝任這一角色，源于其優異的導熱性能與耐腐蝕特性的結合。它既能傳遞熱量，又能在長期接觸水、蒸汽或化學介質時保持穩定，不生銹、不污染介質。這種傳熱而不傳質的特性，讓它成為換熱領域的理想選擇。
除了換熱，不銹鋼盤管還承擔著輸送介質的重要使命。在需要保持流體純凈度的場合，如制藥、生物工程、精細化工，不銹鋼盤管的內壁經過拋光處理，光滑如鏡，不給污垢任何附著的機會。

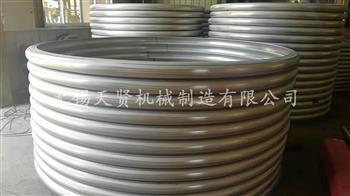

半圓管內的介質可能是蒸汽，也可能是導熱油或冷凍水。若是蒸汽，凝結水如果不能及時排出，會在低洼處積聚，形成水塞，大幅降低換熱效率；若是液體，殘留的空氣如果不能排出，會在高點形成氣阻，阻斷介質流動。因此，真正的精良設計，會在盤管的低點設置排液口，在高點設置排氣閥——這些看似微小的附件，往往是盤管能否長期運行的關鍵。半圓管由多段直管和彎頭焊接而成，每一道焊縫都是潛在的薄弱環節。焊縫不僅要保證強度，還要做到內外成型光滑、無毛刺、無凹坑。對于輸送高純介質或衛生級物料的盤管，內壁焊縫甚至需要經過機械拋光或酸洗鈍化，確保不會成為雜質積聚或微生物滋生的溫床。當半圓管經歷大幅溫度變化時，熱脹冷縮產生的應力如果不加以釋放，足以拉裂管壁或破壞固定點。設計師會在長直管段適當位置加入膨脹彎或波紋膨脹節，讓管道在受熱時有伸縮的余地，在看不見的地方化解看不見的應力。
這些細節，每一處都不起眼，每一處都不張揚，但合在一起，便構成了一套可靠、耐久的半圓管系統。它們被焊接、被包裹、被隱藏，消失在容器的輪廓之內。只有當設備打開檢修，或當生產出現異常時，人們才會意識到——原來那些看不見的細節，早已在無數個日夜里，默默支撐著整個工藝的平穩運行。
隱于無形，功于無聲。這或許是半圓管，以及它所代表的那些工業細節，值得尊敬的品格。

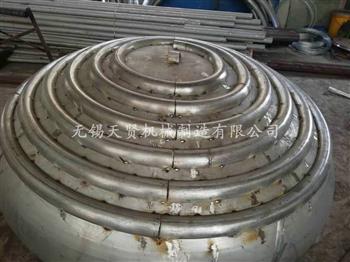

在壓力容器的兩端，在儲罐的底部，在反應釜的夾層之內，有一類構件常年隱匿于視線之外，卻承擔著至關重要的傳熱使命。它們被鋼板封頭遮蔽，被保溫層包裹，被工藝介質淹沒——它們是封頭盤管，工業熱交換系統中那些看不見的細節。
封頭盤管的存在本身，就是一種隱的藝術。它不像列管換熱器那樣擁有軀殼，也不像板式換熱器那樣層層疊疊引人注目。它只是靜靜地附著在容器封頭的內壁或外壁，以螺旋或蛇形的姿態，在有限的空間里延展出盡可能長的傳熱路徑。當容器需要加熱或冷卻時，熱量便沿著這些蜿蜒的管道悄然傳遞，維持著內部物料的工藝溫度。這種隱身的設計，大限度地利用了容器本身的結構，不占用額外空間，不改變容器外形，卻在看不見的地方默默工作。然而，真正決定封頭盤管效能的，是那些更細微的、幾乎無人留意的設計細節。
盤管的彎曲半徑，是一個關鍵細節。封頭表面是曲面，盤管需要緊貼這一曲面才能實現傳熱。彎曲過急，管壁外側減薄、內側起皺，既影響強度又阻礙流體；彎曲過緩，盤管與封頭之間產生間隙，傳熱效率大打折扣。好的盤管設計，會在每一個彎折處計算小彎曲半徑，在貼得緊與彎得順之間找到平衡。
管卡的分布間距，是二個容易被忽視的細節。盤管并非自身牢固，需要依靠管卡固定在封頭表面。管卡間距過大，盤管在熱脹冷縮或介質沖擊下產生振動和位移，長期運行可能疲勞斷裂；管卡間距過小，不僅浪費材料，還在封頭表面留下過多焊接點，影響容器本身的強度。有經驗的工程師會根據管徑、壁厚、工作溫度，計算出管卡間距，讓盤管既穩當又不過度約束。

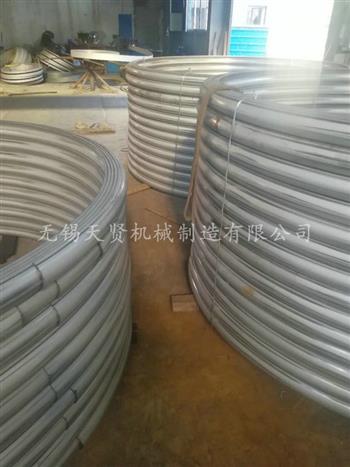

在暖通工程中，地暖半管堪稱適應不規則形狀的典范。施工人員將PEX管按照設計圖紙盤繞，遇到柱腳、墻角等不規則部位時，通過適當減小彎曲半徑或調整半管間距，使管道緊密貼合建筑輪廓，確保每個角落都能均勻受熱。這種隨形就勢的敷設方式，正是半管柔韌性的體現。當然，半管適應不規則形狀并非限度的。每種材料和管徑都有其小彎曲半徑，過度彎曲會導致管壁折皺、應力集中甚至破裂。因此，工程師在設計半管走向時，需要在貼合形狀與保證之間尋找平衡點。現代計算機輔助設計技術能夠模擬盤管在各種復雜邊界下的應力分布，確保其在適應不規則形狀的同時，仍能長期穩定運行。
從某種意義上說，半管的柔韌是一種生存智慧。它不強求空間為自己改變，而是以彎曲的姿態去適應環境的復雜。這種以柔克剛的特質，讓半管在現代工業的無數角落，默默履行著自己的使命——傳遞熱量、輸送介質、連通系統，無論空間多么不規則，總能找到自己的路徑。

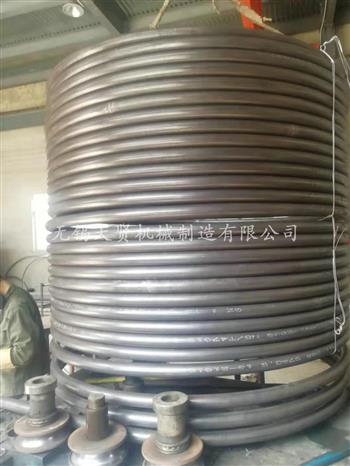

在工業設備與日常用品中，有一種看似簡單卻具智慧的構件——盤管。它或盤旋纏繞，或蜿蜒曲折，以優雅的曲線姿態存在于換熱器、空調系統、器械乃至家用水頭之中。人們不禁要問：這樣一段彎曲的管子，能否適應那些不規則的形狀？
答案是肯定的，而這恰恰是盤管設計的精髓所在。
盤管之所以能夠適應不規則形狀，得益于其幾何形態的可塑性。與直管相比，盤管通過彎曲盤繞，在有限的空間內延展了長度，同時也獲得了形態上的自由度。制造盤管的材料本身具有彈性——無論是金屬管、塑料管還是復合管——在彎曲成盤狀后，仍保留著微小的形變能力。當需要貼合某個不規則表面時，盤管可以通過局部微量變形，順應凹凸起伏，實現緊密貼合。
在工程實踐中，盤管對不規則形狀的適應體現在多個層面。以空調蒸發器為例，盤管常常需要安裝在不規則的機箱空間內。設計師通過計算盤管的彎曲半徑和螺距，使其既能容納于有限空間，又能大化換熱面積。某些場合，如汽車空調，管道布置需繞開發動機、懸掛系統等障礙物，盤管便以蛇形走向，在狹小且不規則的發動機艙內游刃有余。

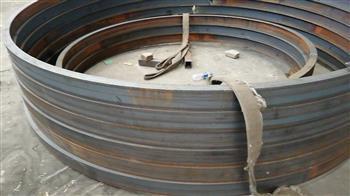

在金屬加工與結構工程領域，槽鋼彎圓因其良好的抗彎性能被廣泛應用于建筑骨架、設備底座及承載結構中。然而，在對其進行彎圓加工時，如果工藝不當或參數失控，容易陷入一種惡性循環：越彎越不準，越調越變形，導致材料報廢甚至隱患。
槽鋼彎圓的惡性循環，通常始于對材料回彈特性的忽視。槽鋼截面呈U形，其中性層偏移且截面慣性矩較大，在冷彎加工時會產生巨大的內應力。如果操作人員僅憑經驗強行喂料，未充分考慮其回彈量，往往會出現弧度偏小。此時，常規的應對是加大下壓量進行二次補償。然而，一旦過度下壓，翼緣板局部應力驟增，便會引發連鎖反應：槽鋼腹部開始出現凹陷，翼緣邊角產生波浪狀扭曲。這便是惡性循環的開端。為了修正扭曲，操作者可能試圖通過調整托輥角度或局部加熱來校正，但這種局部的干預往往破壞了整體的應力平衡。扭曲的部位在通過輥輪時受力不均，導致另一側產生新的形變。如此反復，槽鋼在設備上進退兩難，不僅弧度無法達標，整個構件還可能出現側向彎曲和截面畸變，即槽鋼的立面不再垂直于底面，喪失了其應有的幾何精度。更深層的惡性循環體現在力學性能的劣化上。每一次強行校正，都是對材料的二次傷害。反復的冷作硬化會使槽鋼的塑性急劇下降，材質變脆。在微觀層面，晶格錯位嚴重，甚至產生微裂紋。這樣的構件即便勉強安裝就位，在長期承載狀態下，也會成為結構體系中的薄弱環節，其實際的承載能力已遠低于設計值，為工程埋下隱患。
總之，槽鋼彎圓是一場人與力的博弈。唯有尊重材料的物理，用科學的參數和規范的流程取代盲目的校正，才能跳出越修越壞的死循環，加工出既符合幾何精度、又保有優良力學性能的合格構件。
槽鋼彎圓作為鋼結構工程中的重要構件，廣泛應用于圓形穹頂、弧形梁、大型儲罐加強圈等建筑結構中。其加工質量直接影響現場安裝精度和整體結構。然而，彎圓加工過程中，材料受力復雜，容易產生各類隱性缺陷。因此，在構件離廠發往施工現場前，進行深入排查是確保工程質量的關鍵一步，絕不能流于形式。
彎圓構件的核心參數是弧長、曲率半徑和弦長。排查時需使用經過校準的鋼卷尺、樣板尺或全站儀進行復測。對于大直徑圓弧，可采用分段測量法，確保每一段的曲率與設計圖紙吻合。特別要注意前后端部的直線段長度是否符合要求——端部偏差將導致現場對接時無法合龍，造成返工和工期延誤。對比設計圖紙，記錄每一根構件的實際弧長與弦長，偏差控制在允許范圍內。對于需要現場拼裝的圓弧段，應進行預拼裝檢查，確認接口匹配。槽鋼在彎圓過程中，受外力作用易發生截面畸變。常見問題包括：翼緣外翻或內扣、腹板局部失穩起皺、截面高度變化等。這些畸變雖不影響圓弧形狀，但會顯著降低構件的承載能力，甚至在使用中引發應力集中。使用卡尺或模板檢查截面形狀，確保翼緣垂直度、腹板平直度符合規范。對于出現輕微畸變的部位，評估是否可校正；對于嚴重畸變或起皺的構件，應判定為不合格，不得出廠。槽鋼冷彎加工時，彎曲外側受拉、內側受壓。若材料塑性不足或彎曲半徑過小，外側翼緣根部可能產生微裂紋。這些裂紋極細，肉眼難以發現，但在后續使用中可能擴展導致斷裂。采用磁粉探傷或著色滲透探傷，重點檢查彎曲段外側翼緣及彎弧起始點。對于厚壁槽鋼或重要結構，進行聲波探傷，確保無內部缺陷。
綜上所述，槽鋼彎圓離廠前的深入排查，是對加工質量的確認，也是對施工現場負責的表現。通過尺寸復測、截面檢查、裂紋探傷、防腐維修、資料核對這五道關卡，將隱患消在出廠之前，為工程順利安裝和長期奠定堅實基礎。
