按摩师舌头进去添的我好舒服,色吧亚洲区中文字幕图片小说,欧美激情中文字幕视频一区,欧美激情免费观看在线视频,日本学生色来个片,久久久少妇高潮黄5,日韩人妻制服中文字幕,国产综合视频免费观看,久久亚洲熟女一区二区三区

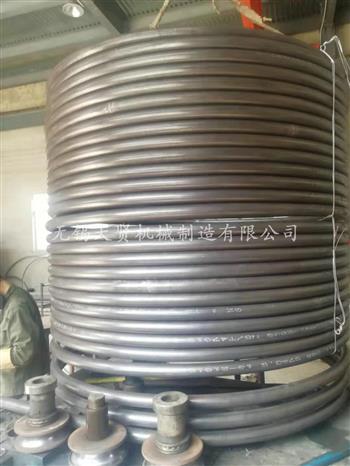

對(duì)于由多段管材焊接而成的外盤管，焊縫及其熱影響區(qū)是外觀檢查的重中之重。檢查內(nèi)容包括：
焊縫成型：焊縫應(yīng)飽滿、均勻，與母材圓滑過(guò)渡，不得存在咬邊、焊瘤、未熔合或弧坑裂紋。咬邊深度過(guò)0.5mm或長(zhǎng)度過(guò)焊縫長(zhǎng)度的10%時(shí)須返修。
飛濺與弧傷：焊接飛濺物應(yīng)清理干凈，表面不得有電弧擦傷痕跡。
表面氣孔：?jiǎn)蝹€(gè)氣孔直徑不應(yīng)大于1mm，且每50mm焊縫長(zhǎng)度內(nèi)氣孔數(shù)量不得過(guò)2個(gè)。
外盤管表面應(yīng)無(wú)油污、銹蝕、氧化皮及焊接煙塵等污染物。對(duì)于已涂覆防腐涂層的盤管，需檢查涂層是否完整、均勻，無(wú)起泡、流掛或漏涂現(xiàn)象。涂層厚度用測(cè)厚儀在多個(gè)位置測(cè)量，應(yīng)符合設(shè)計(jì)要求。清潔度不合格的盤管——尤其是內(nèi)壁存在油污或雜質(zhì)的——會(huì)在投入使用后污染工藝介質(zhì)或引發(fā)局部腐蝕，因此須在裝配前完成清理與確認(rèn)。外觀檢查的一步是核對(duì)盤管上的標(biāo)識(shí)信息：材質(zhì)牌號(hào)、規(guī)格尺寸、設(shè)計(jì)壓力與溫度、制造日期及爐批號(hào)等應(yīng)清晰可辨，并與質(zhì)量證明文件一致。標(biāo)識(shí)位置應(yīng)避開高應(yīng)力區(qū)域，且不得使用打鋼印等可能造成應(yīng)力集中的標(biāo)記方式。
外盤管外觀質(zhì)量檢查看似基礎(chǔ)，實(shí)則是設(shè)備運(yùn)行的一道防線。通過(guò)細(xì)致、系統(tǒng)的檢查，可及早發(fā)現(xiàn)材料缺陷、加工損傷和焊接問(wèn)題，將隱患消在設(shè)備投入使用之前。每一次認(rèn)真的外觀檢查，都是對(duì)換熱設(shè)備可靠運(yùn)行的有力保障。

外盤管作為換熱設(shè)備的關(guān)鍵部件，廣泛應(yīng)用于反應(yīng)釜、儲(chǔ)罐及蒸發(fā)器等工業(yè)容器中。其外觀質(zhì)量直接關(guān)系到換熱效率、設(shè)備及使用壽命。對(duì)外盤管進(jìn)行系統(tǒng)性外觀檢查，是保障產(chǎn)品質(zhì)量和運(yùn)行可靠性的環(huán)節(jié)。
外盤管的表面質(zhì)量是檢查的內(nèi)容。在充足光線條件下，對(duì)盤管外表面進(jìn)行逐段目視檢查，重點(diǎn)關(guān)注以下幾類缺陷：
裂紋與折疊：盤管表面不得有任何方向的裂紋或金屬折疊痕跡。這類缺陷是應(yīng)力集中的根源，在交變載荷或熱循環(huán)作用下易擴(kuò)展，導(dǎo)致介質(zhì)泄漏。對(duì)于焊接成型的盤管，熱影響區(qū)母材也應(yīng)無(wú)微裂紋。
凹坑與劃傷：深度過(guò)壁厚10%的凹坑或尖銳劃傷應(yīng)判定為不合格。較淺的凹坑在不影響壁厚強(qiáng)度的情況下可酌情接受，但需記錄位置并在后續(xù)壓力測(cè)試中重點(diǎn)關(guān)注。
分層與結(jié)疤：原材料軋制過(guò)程中可能形成的分層或結(jié)疤缺陷，在盤管彎曲成型后可能暴露于表面。一旦發(fā)現(xiàn)此類缺陷，該段盤管應(yīng)予以更換。
現(xiàn)場(chǎng)檢查時(shí)，對(duì)于可疑區(qū)域可配合放大鏡進(jìn)行復(fù)核，或采用著色滲透檢測(cè)法確認(rèn)是否存在表面開口缺陷。
盤管彎曲成型后的幾何尺寸直接影響安裝精度和流體流動(dòng)特性。檢查內(nèi)容主要包括：
橢圓度：測(cè)量彎曲部位的大外徑與小外徑，計(jì)算橢圓度。對(duì)于彎曲半徑較小的盤管，彎曲后橢圓度不應(yīng)過(guò)8%。超標(biāo)會(huì)導(dǎo)致流通面積減小、局部流速增加，加劇沖蝕磨損。
壁厚減薄率：使用超聲波測(cè)厚儀測(cè)量彎曲外側(cè)壁厚。彎曲后的壁厚減薄率不應(yīng)過(guò)原始壁厚的15%。減薄過(guò)度會(huì)降低承壓能力，成為泄漏薄弱點(diǎn)。
波紋與皺褶：彎曲內(nèi)側(cè)不得出現(xiàn)明顯的波浪形或皺褶。輕微的表面不平整可接受，但若產(chǎn)生尖角狀皺褶，不僅形成應(yīng)力集中，還會(huì)干擾內(nèi)部介質(zhì)的流動(dòng)形態(tài)。
間距均勻性：相鄰管圈之間的間距應(yīng)均勻一致，允許偏差為設(shè)計(jì)間距的±10%。間距過(guò)大會(huì)降低單位長(zhǎng)度的換熱面積，過(guò)小則可能引起管間接觸磨損。

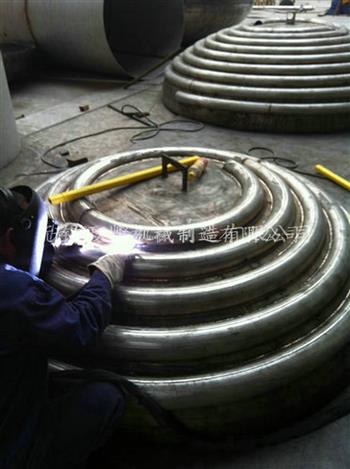

盤管安裝是暖通空調(diào)與工業(yè)換熱系統(tǒng)中的關(guān)鍵工序，安裝質(zhì)量直接影響設(shè)備的換熱效率、運(yùn)行穩(wěn)定性及使用壽命。根據(jù)無(wú)錫地區(qū)相關(guān)施工經(jīng)驗(yàn)與標(biāo)準(zhǔn)，盤管安裝階段須遵循以下規(guī)范要求。
盤管安裝前須完成系統(tǒng)性的質(zhì)量檢驗(yàn)。開箱檢查應(yīng)由建設(shè)、監(jiān)理、施工單位共同參與，核對(duì)產(chǎn)品合格證書、技術(shù)文件及附件是否齊全，檢查盤管外觀有無(wú)裂紋、銹蝕、劃傷或變形。對(duì)于風(fēng)機(jī)盤管機(jī)組，安裝前須進(jìn)行單機(jī)三速試運(yùn)轉(zhuǎn)和水壓試驗(yàn)——試驗(yàn)壓力為系統(tǒng)工作壓力的1.5倍，穩(wěn)壓2至3分鐘無(wú)滲漏為合格。施工現(xiàn)場(chǎng)應(yīng)具備安裝條件：建筑外圍結(jié)構(gòu)已完工，作業(yè)面具備水源、電源，安裝位置已按設(shè)計(jì)圖紙定位放線，預(yù)留管口的標(biāo)高、坐標(biāo)符合設(shè)計(jì)要求。盤管吊裝須采用獨(dú)立的支、吊架系統(tǒng)，嚴(yán)禁以管道或其他設(shè)備作為支撐。吊筋通常使用φ8全螺紋圓鋼制作，配合平墊圈、彈簧墊圈和螺母進(jìn)行緊固，確保吊裝牢固、位置準(zhǔn)確。
吊裝時(shí)應(yīng)調(diào)整吊桿螺母，使盤管保持水平或設(shè)有合理坡度。對(duì)于風(fēng)機(jī)盤管，水盤與支架的夾角不應(yīng)小于5度，以保證冷凝水能夠順利流出。吊裝完成后應(yīng)輕輕轉(zhuǎn)動(dòng)風(fēng)機(jī)葉輪，檢查有無(wú)摩擦聲或卡阻現(xiàn)象。盤管與水管之間的連接應(yīng)采用柔性連接方式。供回水管與機(jī)組連接應(yīng)使用不銹鋼波紋管或紫銅管，緊固時(shí)須用扳手固定管身，防止管道扭曲或開裂。凝結(jié)水管則采用透明膠管軟性連接，長(zhǎng)度不宜過(guò)300mm，并用喉箍緊固。

內(nèi)盤管廣泛用于反應(yīng)釜、儲(chǔ)罐及換熱器中，承擔(dān)著加熱或冷卻介質(zhì)的關(guān)鍵任務(wù)。由于長(zhǎng)期浸沒(méi)于工藝介質(zhì)中，內(nèi)盤管的工作環(huán)境往往具有高溫、高壓、腐蝕或結(jié)垢傾向。與被動(dòng)等待故障發(fā)生再維修的糾正性維護(hù)不同，主動(dòng)維護(hù)強(qiáng)調(diào)在問(wèn)題出現(xiàn)之前采取防備措施，是保障內(nèi)盤管長(zhǎng)期可靠運(yùn)行的核心策略。
內(nèi)盤管的失效后果往往非常嚴(yán)重。盤管破裂會(huì)導(dǎo)致加熱/冷卻介質(zhì)與工藝物料直接混合——若是蒸汽進(jìn)入反應(yīng)釜可能引發(fā)壓力驟升，若是冷卻水泄漏則可能污染整批產(chǎn)品。更棘手的是，內(nèi)盤管深埋于容器內(nèi)部，一旦發(fā)生泄漏，維修需要排空物料、開罐作業(yè)，不僅耗時(shí)長(zhǎng)，還可能涉及動(dòng)火風(fēng)險(xiǎn)。主動(dòng)維護(hù)的核心價(jià)值在于通過(guò)規(guī)律性的檢查與保養(yǎng)，將故障消滅在萌芽狀態(tài)，避免突發(fā)性失效帶來(lái)的風(fēng)險(xiǎn)和生產(chǎn)損失。一次主動(dòng)維護(hù)的成本，通常遠(yuǎn)低于一次緊急搶修支出的十分之一。定期壁厚檢測(cè)是內(nèi)盤管監(jiān)測(cè)的選擇手段。聲波測(cè)厚儀可在不破壞盤管的情況下，測(cè)量管壁剩余厚度。建議每6-12個(gè)月對(duì)盤管彎頭、焊縫及介質(zhì)流向改變處等重點(diǎn)部位進(jìn)行測(cè)厚，與原始壁厚對(duì)比，計(jì)算腐蝕速率。當(dāng)剩余壁厚低于設(shè)計(jì)允許值時(shí)，應(yīng)列入更換計(jì)劃。清洗垢是維持換熱效率的關(guān)鍵。對(duì)于易結(jié)垢的介質(zhì)如冷卻水、反應(yīng)液，垢層會(huì)降低傳熱系數(shù)、增加流動(dòng)阻力，甚至引發(fā)電化學(xué)腐蝕。物理清洗高壓水射流適用于硬垢，化學(xué)清洗酸洗或堿洗適用于軟垢或油污。清洗周期應(yīng)根據(jù)介質(zhì)特性確定——結(jié)垢傾向嚴(yán)重的，每3個(gè)月一次；一般工況，每年一次。密封性與焊縫檢查不可忽視。對(duì)于夾套式內(nèi)盤管，應(yīng)定期進(jìn)行密性試驗(yàn)——充入壓縮空氣或氮?dú)猓河^察壓力下降情況。焊縫區(qū)域應(yīng)優(yōu)先采用著色滲透檢測(cè)或磁粉檢測(cè)，排查表面裂紋。

盤管作為工業(yè)換熱與流體輸送的核心部件，其制造質(zhì)量直接影響設(shè)備運(yùn)行的可靠性。盤管廠家在生產(chǎn)過(guò)程中需從原材料、加工工藝、成品檢測(cè)及生產(chǎn)保障等多個(gè)環(huán)節(jié)嚴(yán)格把控，確保產(chǎn)品符合使用標(biāo)準(zhǔn)。
盤管廠家需篩選適配工況的材質(zhì)，核驗(yàn)每批次材料的化學(xué)成分與力學(xué)性能證書，并通過(guò)光譜分析確認(rèn)材質(zhì)達(dá)標(biāo)。常用材料如304不銹鋼需確保壁厚均勻、表面光滑無(wú)破損，避免因材質(zhì)不符導(dǎo)致成品在使用中出現(xiàn)腐蝕或斷裂。入廠前還應(yīng)對(duì)管徑、壁厚、圓度進(jìn)行檢測(cè)，確保同一截面壁厚差不過(guò)標(biāo)，為后續(xù)加工奠定精度基礎(chǔ)。彎曲加工時(shí)應(yīng)控制彎曲角度與曲率半徑，避免過(guò)度彎曲導(dǎo)致管壁變薄、開裂，或彎曲不足影響安裝適配性。對(duì)于焊接部位，需確保焊材與母材嚴(yán)格匹配，采用氬弧焊等工藝，焊前清潔坡口、焊中控制參數(shù)、焊后修磨焊縫，避免夾渣、氣孔等缺陷。成型后需進(jìn)行固溶處理或光亮退火，以消加工應(yīng)力，提升管材韌性與耐腐蝕能力，防止長(zhǎng)期使用中開裂。生產(chǎn)過(guò)程中任何微小的工藝波動(dòng)都可能導(dǎo)致整根管材性能不均，因此需實(shí)時(shí)監(jiān)控變形情況，及時(shí)調(diào)整設(shè)備參數(shù)。尺寸檢測(cè)需涵蓋管徑、壁厚、彎曲弧度、圈徑間距及總長(zhǎng)等參數(shù)，確保與設(shè)計(jì)要求契合。性能測(cè)試方面，須對(duì)盤管進(jìn)行耐壓與氣密性測(cè)試，模擬實(shí)際運(yùn)行壓力環(huán)境，排查滲漏與形變隱患。外觀檢驗(yàn)應(yīng)細(xì)致觀察表面是否光滑無(wú)劃痕、無(wú)焊接缺陷，對(duì)于需涂層的盤管還需檢查涂層均勻性。

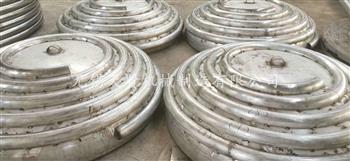

廠家需確保生產(chǎn)過(guò)程中的電氣與能源供應(yīng)穩(wěn)定，避免因停電、停氣造成連續(xù)成型管材的報(bào)廢。同時(shí)應(yīng)建立全流程生產(chǎn)記錄系統(tǒng)，從原料批次、加工參數(shù)到質(zhì)檢報(bào)告全程可追溯，便于問(wèn)題回溯與工藝改進(jìn)。通過(guò)規(guī)范化的質(zhì)量管控體系，盤管廠家方能確保產(chǎn)品適配各類工業(yè)換熱需求，保障設(shè)備運(yùn)行的可靠性與使用壽命。

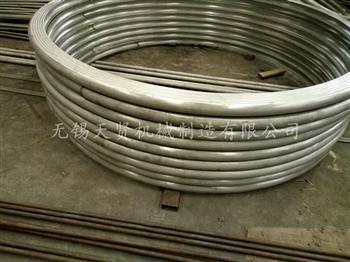

不銹鋼半管這種在化工管道、建筑裝飾、器械等領(lǐng)域廣泛應(yīng)用的構(gòu)件，看似結(jié)構(gòu)簡(jiǎn)單，實(shí)則長(zhǎng)期面臨一個(gè)核心矛盾：如何在保持不銹鋼優(yōu)異耐腐蝕性的同時(shí)，兼顧加工成型所需的柔韌性，以及在服役期間抵抗應(yīng)力腐蝕開裂的可靠性。
不銹鋼之所以不銹，關(guān)鍵在于其表面那層致密的富鉻氧化膜。這層膜賦予了材料出色的耐腐蝕能力，卻同時(shí)帶來(lái)了雙刃劍效應(yīng)。在折彎、沖壓、拉伸等半管成型過(guò)程中，這種高硬度和高強(qiáng)度特性導(dǎo)致材料容易產(chǎn)生加工硬化。隨著形變程度增加，材料的塑性迅速下降，甚至可能在沒(méi)有明顯預(yù)兆的情況下發(fā)生開裂。簡(jiǎn)而言之，越是想讓它聽話地變成想要的形狀，它反而越倔強(qiáng)，越容易斷裂。另一個(gè)棘手的矛盾點(diǎn)，在于使用環(huán)境與加工內(nèi)應(yīng)力之間的博弈。不銹鋼半管在彎曲成型后，內(nèi)部會(huì)殘留顯著的拉應(yīng)力。若此時(shí)工件恰好處于含有氯離子如沿海環(huán)境、除雪鹽、工業(yè)清洗劑的潮濕介質(zhì)中，便容易觸發(fā)應(yīng)力腐蝕開裂——一種在幾乎沒(méi)有宏觀變形的情況下突然發(fā)生的脆性斷裂。這根半管可能出廠時(shí)完好無(wú)損，服役數(shù)月后卻悄然出現(xiàn)蛛網(wǎng)般的裂紋。也就是說(shuō)，為了獲得特定形狀而施加的加工力，恰恰埋下了日后在腐蝕環(huán)境中失效的隱患。此外，成本與質(zhì)量的博弈同樣尖銳。消殘余應(yīng)力的方式是固溶處理或去應(yīng)力退火，但增加熱處理工序意味著能耗上升、工期延長(zhǎng)、成本增加。一些小廠家為了壓低報(bào)價(jià)，往往會(huì)省略這一關(guān)鍵步驟，將隱患轉(zhuǎn)嫁給終端用戶。而選擇標(biāo)準(zhǔn)工藝的廠商，則在價(jià)格競(jìng)爭(zhēng)中常常處于劣勢(shì)。
不銹鋼半管的矛盾，本質(zhì)上是一場(chǎng)材料性能、加工工藝與使用三角拉鋸。破解之道并非一味追求材料，而是在具體應(yīng)用場(chǎng)景中尋找到那個(gè)脆弱的平衡點(diǎn)——這恰恰是考驗(yàn)工程智慧的所在。

對(duì)于不銹鋼無(wú)縫盤管我們可以理解為沒(méi)有縫隙的一種不銹鋼盤管，它的優(yōu)點(diǎn)非常多。在使用中可以按照需要的長(zhǎng)度要求裁剪，折彎，減少浪費(fèi)，降低成本。特別在輸送管道安裝上節(jié)省安裝接頭，提高性能。在使用范圍這一塊，這些不銹鋼無(wú)縫盤管廣泛應(yīng)用于石油鉆探，化工，制藥，食品，機(jī)械，五金，鍋爐燃?xì)猓浼喆圃斓刃袠I(yè)。熱交換器和冷處理的化學(xué)工業(yè)，輸氣管道，我們可以根據(jù)客人要求提供不銹鋼無(wú)縫盤管。在保養(yǎng)這一塊，我們先假如不銹鋼表面有灰塵或者是比較輕易除掉的污垢的時(shí)候，我們可以用肥皂把他除，不銹鋼無(wú)縫盤管表面的油脂，我們可以用柔軟的布擦干凈，以后用中性的洗滌劑進(jìn)行洗滌。這就是一種保養(yǎng)的方式。在使用中不銹鋼無(wú)縫盤管可以按照需要的長(zhǎng)度要求裁剪，折彎，減少浪費(fèi)，降低成本。特別在輸送管道安裝上，不銹鋼無(wú)縫盤管能夠節(jié)省安裝接頭，提高性能。不銹鋼無(wú)縫盤管應(yīng)用范圍主要是廣泛應(yīng)用于石油鉆探，化工，制藥，食品，機(jī)械，五金，鍋爐燃?xì)猓浼喆圃斓刃袠I(yè)。熱交換器和冷處理的化學(xué)工業(yè)，輸氣管道，我們可以根據(jù)客人要求提供不銹鋼無(wú)縫盤管。不銹鋼無(wú)縫盤管是能夠代替銅，解掉空氣源熱泵熱水器由于銅管受腐蝕引起壽命短的致命問(wèn)題。現(xiàn)在國(guó)內(nèi)已有十多家企業(yè)放棄銅管采用不銹鋼無(wú)縫盤管，并取得良好的效果。而不銹鋼無(wú)縫盤管的優(yōu)勢(shì)在于。耐溫蒸汽、抗沖擊腐蝕、耐氨腐蝕。抗結(jié)垢、不容易沾污、耐氧化腐蝕，使用壽命長(zhǎng)、減少維修保養(yǎng)時(shí)間，節(jié)省費(fèi)用。裝管工藝性好、可直接換管，可靠。管壁均勻、壁厚只有銅管的50-70%。它的綜合價(jià)格是便宜于銅盤管的。并且在使用不銹鋼無(wú)縫盤管作為換熱器使得整機(jī)成本低、性能穩(wěn)定、故障率低、售后少，使用壽命長(zhǎng)，也希望廣大朋友來(lái)咨詢我們的這款不銹鋼無(wú)縫盤管哦！

在工業(yè)設(shè)備的龐大譜系中，封頭盤管是一個(gè)低調(diào)卻至關(guān)重要的存在。它通常隱藏在反應(yīng)釜的封頭部位，安靜地完成著加熱、冷卻、熱回收等核心任務(wù)。然而，正是這樣一位幕后英雄，在某些關(guān)鍵情境下會(huì)毫無(wú)懸念地成為所有人的關(guān)注焦點(diǎn)。
當(dāng)生產(chǎn)工況逼近時(shí)，封頭盤管便成為焦點(diǎn)。在化工、制藥等高精度行業(yè)中，許多化學(xué)反應(yīng)對(duì)溫度敏感——偏差幾度可能導(dǎo)致整批產(chǎn)品報(bào)廢，甚至引發(fā)事故。此時(shí)，封頭盤管的換熱效率、耐壓能力和溫度控制精度直接決定了生產(chǎn)能否順利進(jìn)行。當(dāng)反應(yīng)釜需要快速升溫或恒溫時(shí)，所有人的目光都會(huì)投向這位溫控專家。令人揪心的時(shí)刻，莫過(guò)于封頭盤管出現(xiàn)問(wèn)題。在真實(shí)的工業(yè)事故案例中，封頭盤管的焊接缺陷或應(yīng)力集中可能成為事故的導(dǎo)火索。盤管內(nèi)圈因彎曲變形大，若焊接工藝不當(dāng)或未進(jìn)行應(yīng)力消，在冷熱沖擊的交變載荷下易產(chǎn)生裂紋。一旦盤管泄漏，冷卻水滲入反應(yīng)物料可能引發(fā)劇烈分解反應(yīng)，導(dǎo)致爆炸等嚴(yán)重后果。在這些攸關(guān)的時(shí)刻，封頭盤管的狀態(tài)直接關(guān)系著整個(gè)工廠。在設(shè)備交付驗(yàn)收階段，封頭盤管同樣是檢驗(yàn)的重中之重。生產(chǎn)商會(huì)采用聲波等無(wú)損檢測(cè)技術(shù)，逐一排查盤管的焊縫質(zhì)量；在使用過(guò)程中，企業(yè)需定期進(jìn)行冷熱水交替試漏試驗(yàn)。當(dāng)盤管出現(xiàn)點(diǎn)狀腐蝕或開裂時(shí)，技術(shù)人員會(huì)爭(zhēng)分奪秒地分析原因——是氯離子腐蝕？是焊接殘余應(yīng)力？還是材料本身的問(wèn)題？這種技術(shù)攻關(guān)的緊迫感，讓封頭盤管成為工程技術(shù)人員目光的焦點(diǎn)。
從工況的性能考驗(yàn)，到設(shè)備失效的危機(jī)，再到質(zhì)量驗(yàn)收的嚴(yán)格把關(guān)，封頭盤管在這些關(guān)鍵時(shí)刻從不缺席。它雖靜默于設(shè)備之內(nèi)，卻始終牽動(dòng)著工業(yè)生產(chǎn)的效率神經(jīng)。

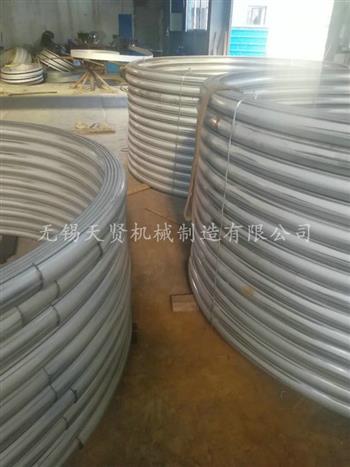

在大型化工廠的反應(yīng)車間、隧道工程的排水系統(tǒng)乃至日常管道網(wǎng)絡(luò)中，有一種部件雖不常被提及，卻是保障設(shè)備運(yùn)行的隱形功臣——它就是半管。這個(gè)外形如同將鋼管縱向剖切的部件，在多個(gè)關(guān)鍵領(lǐng)域扮演著不可替代的角色。
在精細(xì)化工、醫(yī)藥中間體等行業(yè)的反應(yīng)釜外壁，半管以螺旋或平行方式緊密焊接，構(gòu)成換熱夾套。與傳統(tǒng)夾套相比，半管與釜壁貼合度高，換熱介質(zhì)在半管內(nèi)高速湍流，熱量傳遞迅速且均勻，能避免局部過(guò)熱導(dǎo)致的反應(yīng)失敗。同時(shí)，半管結(jié)構(gòu)顯著增強(qiáng)了釜體的抗壓能力，使其能從容應(yīng)對(duì)高溫高壓工況，為聚合、酯化等對(duì)溫度極為敏感的反應(yīng)提供穩(wěn)定保障。在火力發(fā)電廠的煤粉管道、水泥廠的物料輸送線等高磨損環(huán)境中，半管被制作成防磨瓦、防磨護(hù)瓦，像鎧甲一樣包裹在管道表面。它承受著高速固體顆粒的沖刷，犧牲自己來(lái)保護(hù)內(nèi)部主管道不被磨穿，大幅延長(zhǎng)了關(guān)鍵設(shè)備的使用壽命，降低了頻繁停機(jī)維修的損失。
除了上述核心應(yīng)用，半管的智慧還體現(xiàn)在細(xì)節(jié)中。在公路隧道里，斷面呈Ω形的半管作為排水通道，能引導(dǎo)滲水、防止結(jié)構(gòu)凍脹。在管道搶修現(xiàn)場(chǎng)，兩個(gè)半管體組成的搶修接頭可包覆泄漏點(diǎn)快速止漏，無(wú)需整段更換管道。此外，在半導(dǎo)體真空系統(tǒng)和實(shí)驗(yàn)室管路中，精密的半管接頭也為構(gòu)建高密封環(huán)境提供了便捷方案。
從支撐高危化學(xué)反應(yīng)的釜體，到守護(hù)漫天粉塵的管道，再到解決棘手的滴漏難題，半管以低調(diào)而堅(jiān)實(shí)的姿態(tài)，默默推動(dòng)著現(xiàn)代工業(yè)的平穩(wěn)運(yùn)轉(zhuǎn)。

不銹鋼半圓管在建筑行業(yè)的應(yīng)用案例建筑行業(yè)是金屬管材的重要應(yīng)用領(lǐng)域，不銹鋼半圓管作為一種高質(zhì)量的金屬管道，在建筑行業(yè)中得到了廣泛的應(yīng)用。本文將介紹不銹鋼半圓管在建筑行業(yè)中的具體應(yīng)用案例，包括裝飾線條、樓梯扶手、欄桿護(hù)欄等方面。
1.不銹鋼半圓管可以用于裝飾線條.如墻裙、踢腳線等。在這些場(chǎng)合，不銹鋼半圓管能夠增加室內(nèi)外美觀度。由于其耐腐蝕、耐溫、耐低溫、高強(qiáng)度等優(yōu)點(diǎn)，使得不銹鋼半圓管成為一種理想的裝飾材料。
2.樓梯扶手是建筑中常見的設(shè)施之一, 不銹鋼半圓管可以用于樓梯扶手。由于其易于清洗的特點(diǎn)，使得不銹鋼半圓管成為樓梯扶手的理想選擇。
3.不銹鋼半圓管可以用于欄桿護(hù)欄,如建筑陽(yáng)臺(tái)、公園圍欄、屋頂平臺(tái)等。由于其強(qiáng)度高、易于維護(hù)的特點(diǎn)，使得不銹鋼半圓管成為欄桿護(hù)欄的材料。
